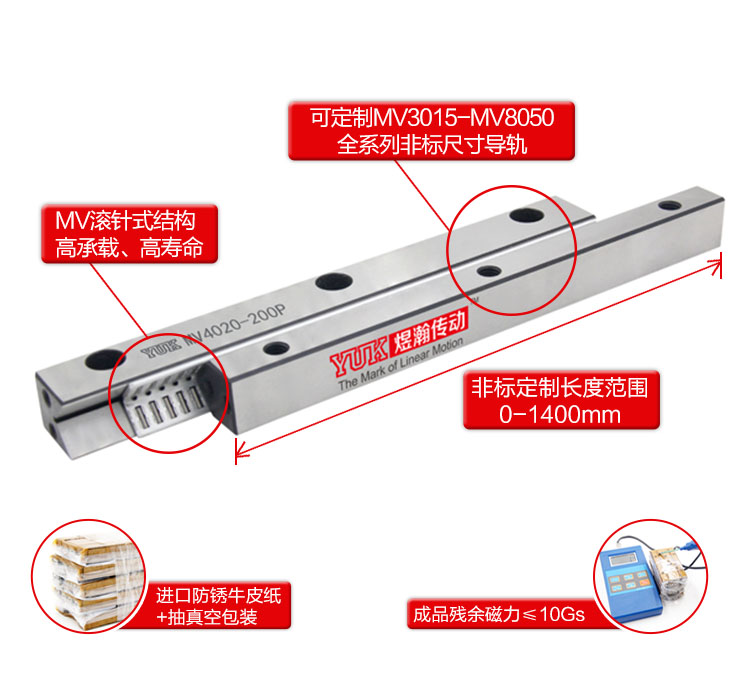

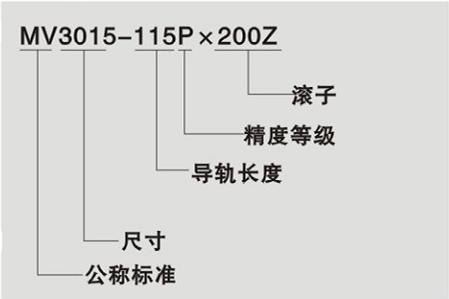

交叉滚子导轨是由两根具有V型滚道的导轨、滚子保持架圆柱滚子等组成,相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上往复运动,可承受各个方向的载荷,实现高精度、平稳的直线运动。
特点:
1、滚动摩擦力小,稳定性能好;
2、接触面积大,弹性变形量小;
3、有效运动体多,易实现高刚性、高负荷运动;
4、结构设计灵活,安装使用方便,寿命长;
5、机械能耗小和精度高,速度快,承载能力大。
调整:
组装面的精度及预压之调整在不当的状态下使用时,会致使运动精度低落,也会造 成差滑现象之发生,而导致寿命的不良影响:调整是请特别注意。
保持器的偏移:
YUK直线运动滑轨,在高速使用的场合或有偏荷重、振动负荷的场合,可能会造成保持器的偏移。轻保持行程余裕的设计,且小心不要做过度的预压设定。
行程限制螺丝:
YUK直线运动滑轨,端面虽有端部行程限制螺丝的设置,但端部行程限制螺丝的功能主要是用来防止保持器的脱落,并非作为阻挡机构使用。因此滑轨使用时如需阻挡功能时,建议设计专用的阻挡机构有。
谨慎的操作:
若不慎将直线运动滑轨掉落或异常碰撞挤压,会造成V型沟槽表面与滚柱(珠)敲击而产生凹陷,导致无法圆滑平顺的作动,也会影响精度:操作时请特别小心谨慎。
整组配对的使用原则:
轨道台的精度是以整租为单位精确地控制其相互误差范围。因此不同组别的轨道台混合使用的场合,可能导致精度的变化,组装时请特别的注意。
定位销孔:
应用安装交叉滚柱导轨,定位销孔的加工,必须先将中间轨道台固定于安装面,再行钻孔加工作业:孔穴加工完毕后,请务必将切削屑完全清除干净, 必要时再作洗净处理。

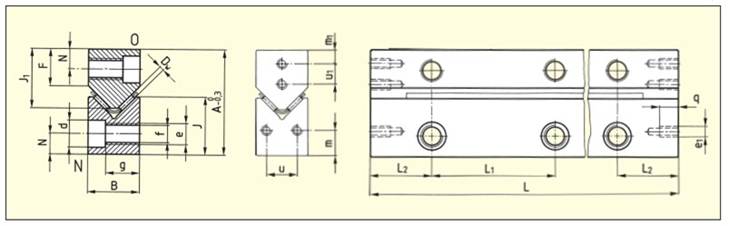

安装方式:
安装注意事项:
为了让YUK直线运动滑轨能够发挥其优越的产品性能,建议安装配合面的各部精度,
应比照直线运动滑轨的平行度要求施做精细的加工。
滑台及底座上之轨道安装面的毛边,凹痕,粉尘,异物等务必要清除洁净,组立作业中请留心防护。
预压调整时,过大的预压会造成压痕损伤,减损使用寿命,一般建议使用零或极微小的预压。
使用间隙调整螺栓的情况。
1.将轨道2和3安装在床身安装面上,轨道1安装在工作台安装面上,正确的靠紧后将安装螺栓拧紧。
2.将轨道4暂时拧在工作台上。
*设计时请注意,装配完毕后轨道安装螺栓仍然可以安装。
3.床身和工作台按图3所示位置进行安装,并将滚子保持架由端部插入,
如果此时因为没间隙导致保持架不能插入,将导轨4往调整螺栓挪后再试。
4.将千分表如图3所示调好,在将工作台推动的同时把所有的螺栓拧好。
5.在轨道端部安装挡块。

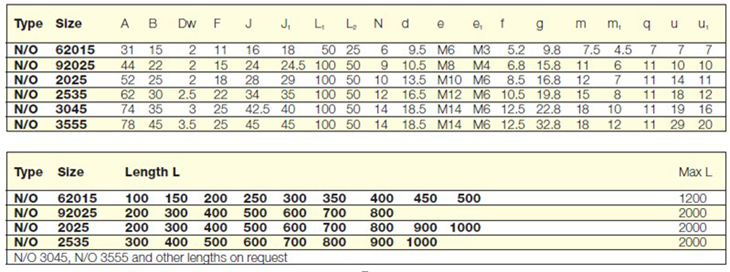

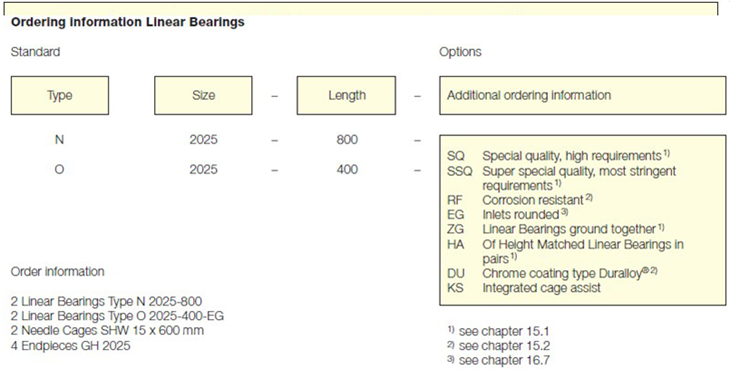

* 表示必填采购:N/O交叉滚针导轨
